| ·堅固鎖定：將鎖定部和檢測部分離，重新審視鎖定裝置，大幅提高鎖定時的保持?和耐沖擊性 ·可視化：主機上的大型指示燈會告知門的開閉及鎖定狀態等，因此還能?上發現門未關的位置 ·安裝靈活：實現不超過 30 mm鋁框的小型尺寸，主機可直接安裝，無需安裝支架 |
▊ | 產品選型表 |
鎖定方式 | 配置類型 | 輸出方式 | 引線方式 | 線纜長度 | 型號 |
機械鎖定-上電解鎖 | 標準型 | NPN | 直接出線 | 3M | D3SL-E-JB-N-Z3-GS |
5M | D3SL-E-JB-N-Z5-GS | ||||
10M | D3SL-E-JB-N-Z10-GS | ||||
M12接 | / | D3SL-E-JB-N-M12-GS | |||
PNP | 直接出線 | 3M | D3SL-E-JB-P-Z3-GS | ||
5M | D3SL-E-JB-P-Z5-GS | ||||
10M | D3SL-E-JB-P-Z10-GS | ||||
M12接頭 | / | D3SL-E-JB-P-M12-GS | |||
?功能型 | PNP | 直接出線 | 3M | D3SL-E-JG-P-Z3-GS | |
5 | D3SL-E-JG-P-Z5-GS | ||||
10M | D3SL-E-JG-P-Z10-G | ||||
M12接頭 | / | D3SL-E-JG-P-M12-GS | |||
電磁鎖定-斷電解鎖 | 標準型 | NPN | 直接出線 | 3M | D3SL-E-DB-N-Z3-GS |
5M | D3SL-E-DB-N-Z5-GS | ||||
10M | D3SL-E-DB-N-Z10-GS | ||||
M12接頭 | / | D3SL-E-DB-N-M12-GS | |||
PNP | 直接出線 | 3M | D3SL-E-DB-P-Z3-GS | ||
5M | D3SL-E-DB-P-Z5-GS | ||||
10M | D3SL-E-DB-P-Z10-GS | ||||

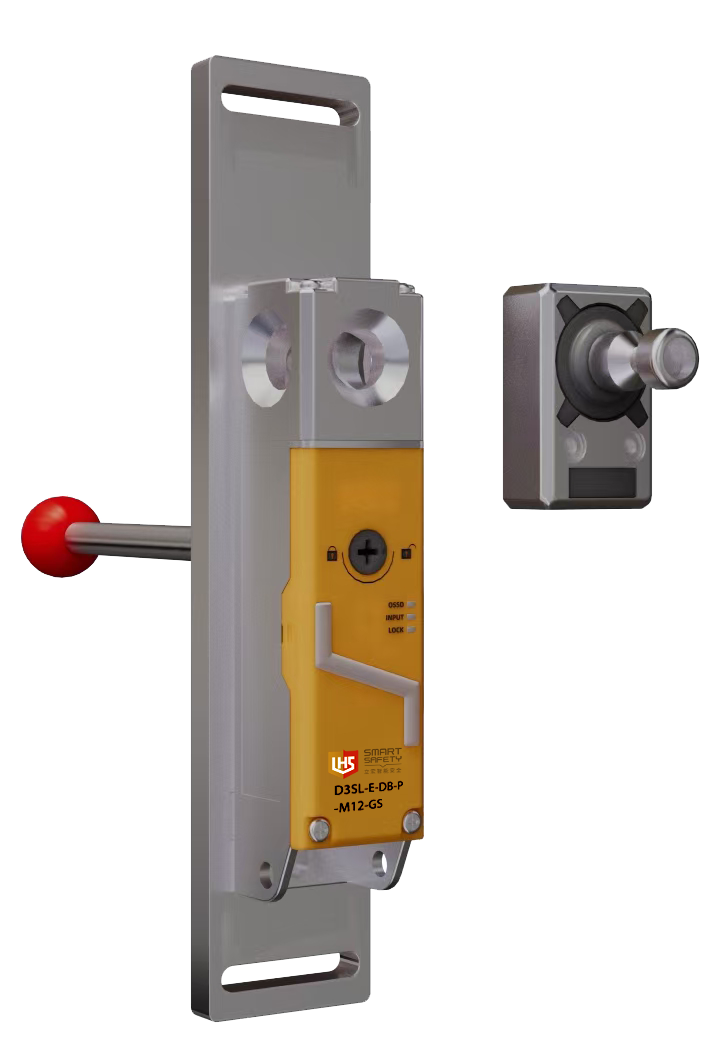

M12接頭 | / | D3SL-E-DB-P-M12-GS | |||
| 高功能型 | PNP | 直接出線 | 3M | D3SL-E-DG-P-Z3-GS | |
5M | D3SL-E-DG-P-Z5-GS | ||||
10M | D3SL-E-DG-P-Z10-GS | ||||
M12接頭 | / | D3SL-E-DG-P-M12-GS |
▊ | 型號說明 |
▊ | 配件選型 |
類別 | 產品圖 | 品名 | 型號 |
執?器 |  | 通用編碼執行器 | DF-K2-GS |
唯?編碼執行器 | DF-K1-GS | ||
安裝?架 |  | 轉軸用安裝支架 （適用于向左開的鉸鏈?zhǔn)?span style="font-family: 宋體, SimSun; text-align: center;">門、合頁式門） | D3SL-E-ZJ-JL-L |
 | 轉軸用安裝?架 （適用于向右開的鉸鏈?zhǔn)?span style="font-family: 宋體, SimSun; text-align: center;">門、合頁式門） | D3SL-E-ZJ-JL-R | |
 | 滑動用安裝?架 （適用于向左開的推拉式門） | D3SL-E-ZJ-TL-L | |
 | 滑動用安裝?架 （適用于向右開的推拉式門） | D3SL-E-ZJ-TL-R | |
 | 內側安裝支架套件 | D3SL-E-ZJ-NC | |
門把手 執行器支架 |  | 門把手執行器?架右開用 | D3SL-E--ZJ-DH-R |
  | 門把手執行器支架左開用 | D3SL-E-ZJ-DH-L | |
M12連接線 |  | 標準型線纜（8針8芯） | D3SL-E-XL-P88C3-GS |
D3SL-E-XL-P88C5-GS | |||
D3SL-E-XL-P88C10-GS | |||
高功能型線纜（12針12芯） | D3SL-E-XL-P1212C3-GS | ||
D3SL-E-XL-P1212C5-GS | |||
D3SL-E-XL-P1212C10-GS | |||
說明：M12連接線需要單獨選型，請根據需求按表格選擇合適的型號。 | |||

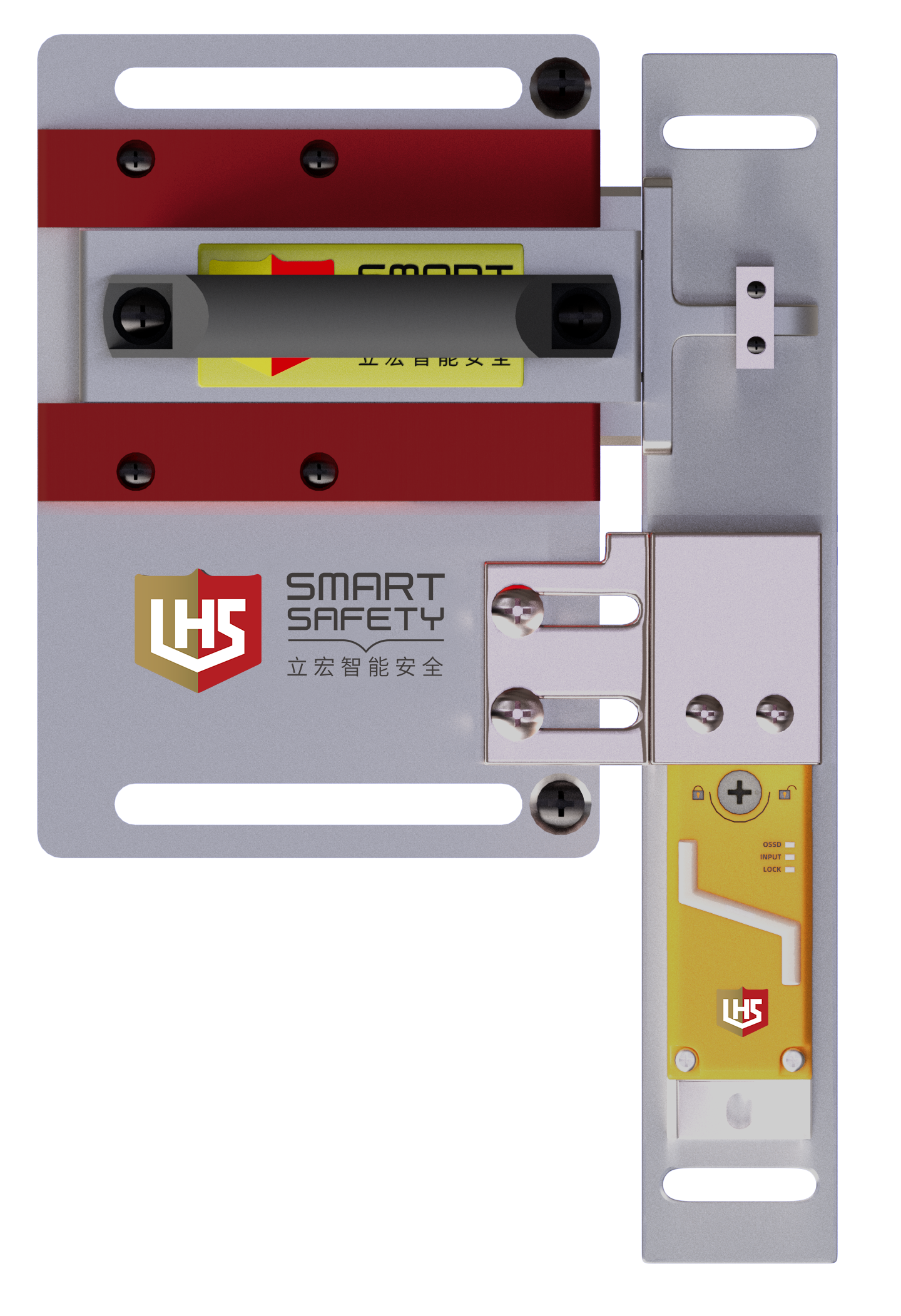

▊安全門閂
型號 | BS09 | BS10 | BS06 | BS07 |
類型 | 普通把手（標準） | 帶后置解鎖把手 | 定制把手（移門式） | 帶后置解鎖+防撞外殼把手 |
配置門鎖 | D3SL-E | D3SL-E | D3SL-E | D3SL-E |
| 圖片 |
|  |  |  |
| 尺寸圖 |  |  |  |  |
▊ | 技術參數 |
鎖定式 | 機械鎖定式-上電解鎖 | 電磁鎖定式-斷電解鎖 | |||||||
種類 | 標準型 | 高功能 | 標準型 | 高功能 | |||||
電纜規格 | 末端形狀 | 松散電線 | M12連接器 | 松散電線 | M12連接器 | ||||
芯數 | 8 | 12 | 8 | 12 | |||||
長度 | 3m/5m/10m | 0.3m | 5m/10m | 0.3m | |||||
輸出類型 | PNP/NPN | PNP | PNP/NPN | PNP | |||||
響應時間※1※2 | 鎖定動作 | 鎖定→解鎖 | 220ms | 320ms | |||||
解鎖→鎖定 | 220ms※3 | ||||||||
鎖定 | 拉伸強度(Fzh) | 3800以上 | |||||||
插入位置偏差容許度 | ±2mm | ||||||||
機械耐久性 | 100萬次以上（門操作速度為1m/s） | ||||||||
容許操作頻率※4 | 1HZ | ||||||||
容許門半徑 | 250mm及以上 | ||||||||
| 手動釋放※5 | 正面、背面 | ||||||||
| 上電瞬間 | 9W | ||||||||
| 穩定后 | 3.5W | ||||||||
級聯連接 | 最多25臺 | ||||||||
控制輸出(OSSD輸出) | 輸出類型 | 晶體管輸出×2 | |||||||
最大負載電流 | PNP：150mA及以下、NPN：100mA及以下 | ||||||||
殘余電壓 (ON時) | 最高2.5V（電纜5m 時） | ||||||||
OFF時電壓 | 最高2.0V（電纜5m時） | ||||||||
泄漏電流 | 最高0.5mA | ||||||||
最大負載容量 | 2.2μF | ||||||||
負載連線電阻 | 最高2.5Ω | ||||||||
AUX輸出(非安全系輸出) | 輸出類型 | 晶體管輸出 | |||||
輸出數 | 1 | 2 | 1 | 2※6 | |||
最大負載電流 | 50mA | ||||||
殘余電壓(ON 時) | 最高2.5V（電纜5m時） | ||||||
外部輸入(短路電流) | 安全輸入 | 約1.5mA×2 | |||||
復位/EDM輸入 | — | 約10mA×1 | — | 約10mA×1 | |||
鎖定控制輸入 | 約2.5mA×1 | 約2.5mA×2 | 約2.5mA×1 | ||||
OSS D動作切換輸入 | — | 約2.5 mA×2※7 | |||||
電源 | 電源電壓 | DC24V±20%包括紋波(P-P)10% Class2 | |||||
消耗功率 | 3.4W※8 | ||||||
保護電路 | 電源逆接保護、各輸出短路保護、各輸出浪涌保護、輸出逆接保護 | ||||||
環境抗耐性 | 外殼防護級 | IP65/68 | |||||
使用環境溫度 | -20℃至+55℃(無凍結) | ||||||
存放環境溫度 | -25℃至+70℃(無凍結)※9 | ||||||
使用環境濕度 | 5%至95%RH | ||||||
存放環境濕度 | 5%至95%RH | ||||||
耐振動性 | 10至55Hz、雙振幅 2.0mm、X、Y、Z各方向5分鐘(IEC 60947-5-3) | ||||||
耐沖擊性 | 30GX、Y、Z各方向6次(IEC 60947-5-3) | ||||||
適用規格 (安全) | EN61508、IEC 61508(SIL2/SIL3)EN 62061、IEC62061(SIL CL2/SIL CL3) ENISO 13849-1:2015(PLd、Category 2/PLe、Category 4) ENISO 14119(Type4)IEC 60947-5-3、EN 60947-5-3 UL61010-1、 CAN/CSA-C22.2 No.61010-1 | ||||||
材質 | 傳感器主機 | 外殼 | SUS304、鋅合?、PBT、PA66、NBR | ||||
鎖定部 | 鋁合?（加硬）、SUS304 | ||||||
電纜 | PVC | ||||||
鑰匙 | 外殼 | 鋅合?、PBT、NBR | |||||
鎖定部 | SUS304、鋅合金 | ||||||
| 說明 | 安裝時兩把鎖的RFID感應間距需要大于50mm | ||||||
※1 IEC60947-5-3規定的Risk Time為150 ms+2ms×(級聯連接總臺數 -1)。
※2 將 OSSD動作設成開閉聯動模式時，檢測→非檢測為 20 ms+2ms×(級聯連接總臺數-1)、非檢測→檢測為 30 ms+25 ms ×(級聯連接總臺數-1)。
※3 與鑰匙的檢測同時鎖定時為430ms。
※4 將OSSD動作設成開閉聯動模式時，門操作容許頻率為3Hz。此時的工作距離為Sao(OFF→ON)=3 mm、Sar(ON→ OFF)=10.5 mm。
※5 請不要施加過大的扭矩(0.45N.m以上)。
※6 將 OSSD動作設成開閉聯動模式時，AUX輸出數變?yōu)?。
※7 將OSSD動作設成鎖定聯動模式時，OSSD 動作切換輸入數變?yōu)?1。
※8 在鎖定控制輸入打開的瞬間，消耗功率會暫時增加(最高 10.5W約 0.2秒)。之后，消耗功率會處于額定范圍內。
※9 長期保存時，請?jiān)?55℃以下保存。
▊ | 指示燈說明 |
正常工作時LED狀態 | |||
工作狀態 | 指示燈 | 狀態說明 | |

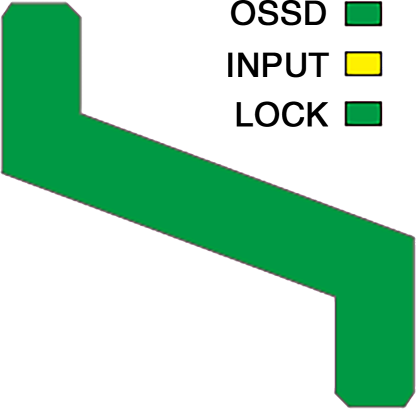

關門鎖定 正常輸出 |
| 工作狀態指示燈：綠燈點亮 OSSD輸出指示燈：綠燈點亮 INPUT輸入指示燈：黃燈點亮 LOCK鎖定指示燈：綠燈點亮 | 1.檢測到鑰匙信號正常 2.檢測到鑰匙插?到位,門關閉 3.輸入信號正常 4.鎖定且正常輸出 |
解鎖開門 無輸出 |

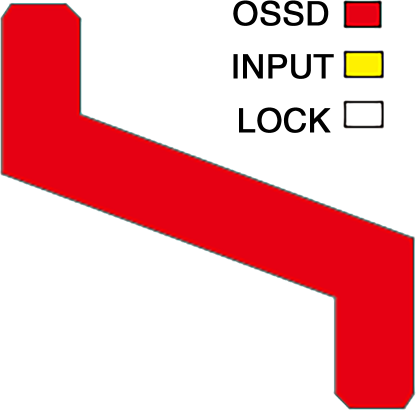

| 工作狀態指示燈：紅燈點亮 OSSD輸出指示燈：紅燈點亮 INPUT輸入指示燈：黃燈點亮 LOCK鎖定指示燈：熄滅 | 1.未檢測到鑰匙信號 2.未檢測到鑰匙插?到位,門已經打開 3.輸入信號正常 4.未鎖定無輸出 |
關門未鎖定 或關門鎖定 無輸出 |

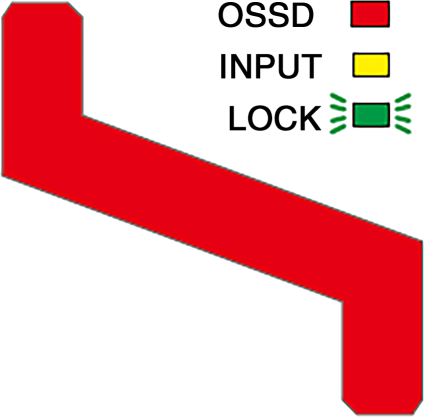

| 工作狀態指示燈：紅燈點亮 OSSD輸出指示燈：紅燈點亮 INPUT輸入指示燈：黃燈點亮 LOCK鎖定指示燈：綠燈1HZ閃爍 | 1.未檢測到鑰匙信號 2.檢測到鑰匙插入到位,門關閉 3.輸入信號正常 4.關門未鎖定：剛關門時沒有檢測到鑰匙信號 關門鎖定：鎖定后中途沒有檢測到鑰匙信號 兩種情況都無輸出 |
關門鎖定 無輸出 |

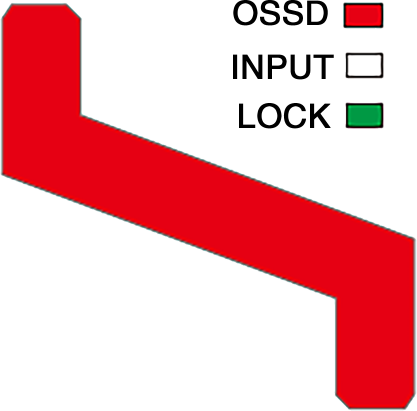

| 工作狀態指示燈：紅燈點亮 OSSD輸出指示燈：紅燈點亮 INPUT輸入指示燈：熄滅 LOCK鎖定指示燈：綠燈點亮 | 1.無輸入信號 2.鎖定無輸出 |

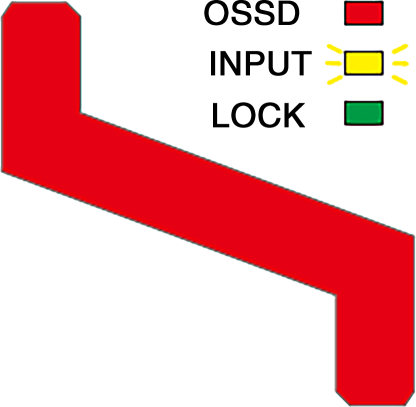

關門鎖定 無輸出 |
| 工作狀態指示燈：紅燈點亮 OSSD輸出指示燈：紅燈點亮 INPUT輸入指示燈：黃燈1HZ閃爍 LOCK鎖定指示燈：綠燈點亮 | 1.等待Rest復位信號 2.鎖定無輸出 |
OSSD錯誤 |

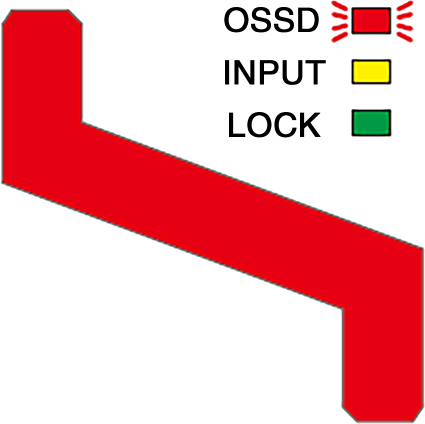

| 工作狀態指示燈：紅燈點亮 OSSD輸出指示燈：紅燈2HZ閃爍 INPUT輸入指示燈：黃燈點亮 LOCK鎖定指示燈：綠燈點亮 | 1.OSSD發生短路，或者配線不正確。 2.電感負載導致OSSD受到電壓浪涌。 3.OSSD受到電氣干擾的影響。 4.OSSD發生故障。 5.鎖定無輸出 |
EDM錯誤 |
| 工作狀態指示燈：紅燈點亮 OSSD輸出指示燈：紅燈1HZ閃爍 INPUT輸入指示燈：黃燈點亮 LOCK鎖定指示燈：綠燈點亮 | 1.EDM輸入未正確配線 2.鎖定無輸出 |
鎖定異常 |

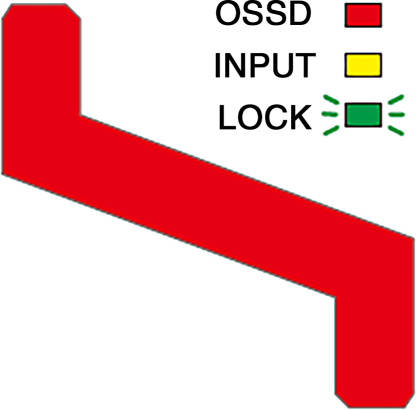

| 工作狀態指示燈：紅燈點亮 OSSD輸出指示燈：紅燈點亮 INPUT輸入指示燈：黃燈點亮 LOCK鎖定指示燈：綠燈2HZ閃爍 | 1.電磁鐵錯誤或光耦錯誤 2.鎖定不確定，?輸出 |

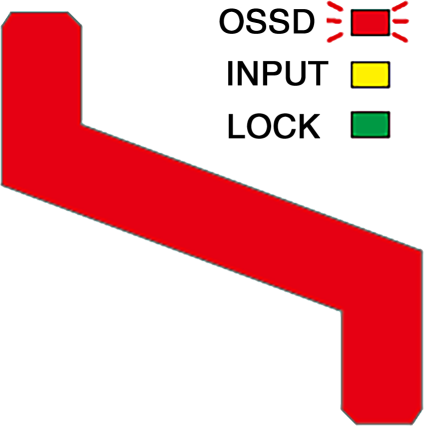

硬件故障 |

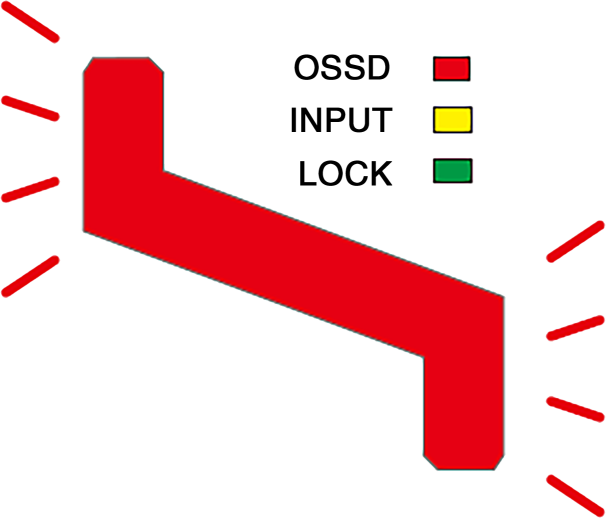

| 工作狀態指示燈：紅燈1HZ閃爍 OSSD輸出指示燈：紅燈點亮 INPUT輸入指示燈：黃燈點亮 LOCK鎖定指示燈：綠燈點亮 | 1.內部故障?檢錯誤 2.硬件故障 3.鎖定無輸出 |
▊產品尺寸圖
注：如需要了解更多詳情，請點擊下方鏈接下載資料。
