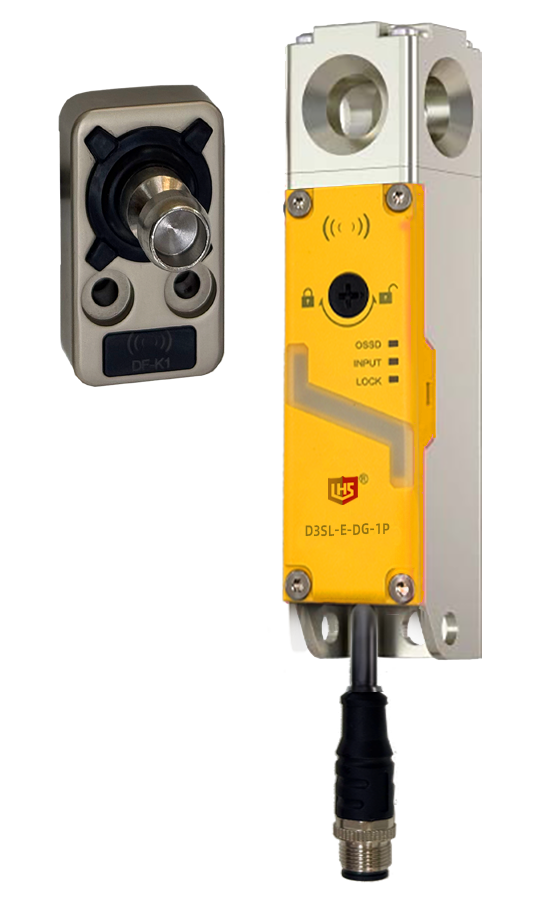

| ·全??屬結構外觀，堅固安全耐? ·多重功能:同時具備機構鎖定和監控功能 ·多種編碼?式:唯?編碼和通?編碼?式可選 ·獨?冗余雙輸出:防?單個回路失效引起安全隱患 ·對?開關進?級聯連接，可減少輸?點數 ·外觀?巧:截?尺?30mm*30mm ·安裝靈活:可實現在不超過30mm的鋁框上直接安裝 |
▊ | 產品選型表 |
鎖定方式 | 配置類型 | 編碼類型 | 輸出方式 | 引線方式 | 線纜長度 | 型號 | 材質 |
機械鎖定- 上電解鎖 | 標準型 | 通用編碼 | NPN | 直接出線 | 3M | D3SL-E-JB-2N-Z3 | 金屬 |
5M | D3SL-E-JB-2N-Z5 | ||||||
| 5M | D3SL-E-JB-2N-Z5-S | 塑料 | |||||
10M | D3SL-E-JB-2N-Z10 | 金屬 | |||||
M12接頭 | / | D3SL-E-JB-2N-M12 | |||||
PNP | 直接出線 | 3M | D3SL-E-JB-2P-Z3 | ||||
5M | D3SL-E-JB-2P-Z5 | ||||||
| 5M | D3SL-E-JB-2P-Z5-S | 塑料 | |||||
10M | D3SL-E-JB-2P-Z10 | 金屬 | |||||
M12接頭 | / | D3SL-E-JB-2P-M12 | |||||
唯一編碼 | NPN | 直接出線 | 3M | D3SL-E-JB-1N-Z3 | |||
5M | D3SL-E-JB-1N-Z5 | ||||||
10M | D3SL-E-JB-1N-Z10 | ||||||
M12接頭 | / | D3SL-E-JB-1N-M12 | |||||
PNP | 直接出線 | 3M | D3SL-E-JB-1P-Z3 | ||||
5M | D3SL-E-JB-1P-Z5 | ||||||
10M | D3SL-E-JB-1P-Z10 | ||||||
M12接頭 | / | D3SL-E-JB-1P-M12 | |||||
電磁鎖定- | 高級功能 | 通用編碼 | NPN | 直接出線 | 3M | D3SL-E-JG-2N-Z3 | |
5M | D3SL-E-JG-2N-Z5 | ||||||
10M | D3SL-E-JG-2N-Z10 | ||||||
M12接頭 | / | D3SL-E-JG-2N-M12 | |||||
PNP | 直接出線 | 3M | D3SL-E-JG-2P-Z3 | ||||
5M | D3SL-E-JG-2P-Z5 | ||||||
10M | D3SL-E-JG-2P-Z10 | ||||||
M12接頭 | / | D3SL-E-JG-2P-M12 | |||||
唯一編碼 | NPN | 直接出線 | 3M | D3SL-E-JG-1N-Z3 | |||
5M | D3SL-E-JG-1N-Z5 | ||||||
10M | D3SL-E-JG-1N-Z10 | ||||||
M12接頭 | / | D3SL-E-JG-1N-M12 | |||||
PNP | 直接出線 | 3M | D3SL-E-JG-1P-Z3 | ||||
5M | D3SL-E-JG-1P-Z5 | ||||||
10M | D3SL-E-JG-1P-Z10 | ||||||
M12接頭 | / | D3SL-E-JG-1P-M12 | |||||
電磁鎖定- | 標準型 | 通用編碼 | NPN | 直接出線 | 3M | D3SL-E-DB-2N-Z3 | |
5M | D3SL-E-DB-2N-Z5 | ||||||
| 5M | D3SL-E-DB-2N-Z5-S | 塑料 | |||||
10M | D3SL-E-DB-2N-Z10 | 金屬 | |||||
M12接頭 | / | D3SL-E-DB-2N-M12 | |||||
PNP | 直接出線 | 3M | D3SL-E-DB-2P-Z3 | ||||
5M | D3SL-E-DB-2P-Z5 | ||||||
| 5M | D3SL-E-DB-2P-Z5-S | 塑料 | |||||
10M | D3SL-E-DB-2P-Z10 | 金屬 | |||||
M12接頭 | / | D3SL-E-DB-2P-M12 | |||||
唯一編碼 | NPN | 直接出線 | 3M | D3SL-E-DB-1N-Z3 | |||
5M | D3SL-E-DB-1N-Z5 | ||||||
10M | D3SL-E-DB-1N-Z10 | ||||||
M12接頭 | / | D3SL-E-DB-1N-M12 | |||||
PNP | 直接出線 | 3M | D3SL-E-DB-1P-Z3 | ||||
5M | D3SL-E-DB-1P-Z5 | ||||||
10M | D3SL-E-DB-1P-Z10 | ||||||
M12接頭 | / | D3SL-E-DB-1P-M12 | |||||
電磁鎖定- | 高級功能 | 通用編碼 | NPN | 直接出線 | 3M | D3SL-E-DG-2N-Z3 | |
5M | D3SL-E-DG-2N-Z5 | ||||||
10M | D3SL-E-DG-2N-Z10 | ||||||
M12接頭 | / | D3SL-E-DG-2N-M12 | |||||
PNP | 直接出線 | 3M | D3SL-E-DG-2P-Z3 | ||||
5M | D3SL-E-DG-2P-Z5 | ||||||
10M | D3SL-E-DG-2P-Z10 | ||||||
M12接頭 | / | D3SL-E-DG-2P-M12 | |||||
唯一編碼 | NPN | 直接出線 | 3M | D3SL-E-DG-1N-Z3 | |||
5M | D3SL-E-DG-1N-Z5 | ||||||
10M | D3SL-E-DG-1N-Z10 | ||||||
M12接頭 | / | D3SL-E-DG-1N-M12 | |||||
PNP | 直接出線 | 3M | D3SL-E-DG-1P-Z3 | ||||
5M | D3SL-E-DG-1P-Z5 | ||||||
10M | D3SL-E-DG-1P-Z10 | ||||||
M12接頭 | / | D3SL-E-DG-1P-M12 |
▊ | 型號說明 |
▊配件選型
類別 | 產品圖 | 品名 | 型號 |
執?器 |  | 通?編碼執?器 | DF-K2 |
唯?編碼執?器 | DF-K1 | ||
安裝?架 |  | 轉軸?安裝?架 （適?于向左開的鉸鏈?zhǔn)?、合?式?） | D3SL-E-ZJ-JL-L |
 | 轉軸?安裝?架 （適?于向右開的鉸鏈?zhǔn)?、合?式?） | D3SL-E-ZJ-JL-R | |
 | 滑動?安裝?架 （適?于向左開的推拉式?） | D3SL-E-ZJ-TL-L | |
 | 滑動?安裝?架 （適?于向右開的推拉式?） | D3SL-E-ZJ-TL-R | |
M12連接線 |  | 標準型線纜（8針） | D3SL-E-XL-P8C3 |
D3SL-E-XL-P8C5 | |||
D3SL-E-XL-P8C10 | |||
?功能型線纜（12針） | D3SL-E-XL-P12C3 | ||
D3SL-E-XL-P12C5 | |||
D3SL-E-XL-P12C10 |

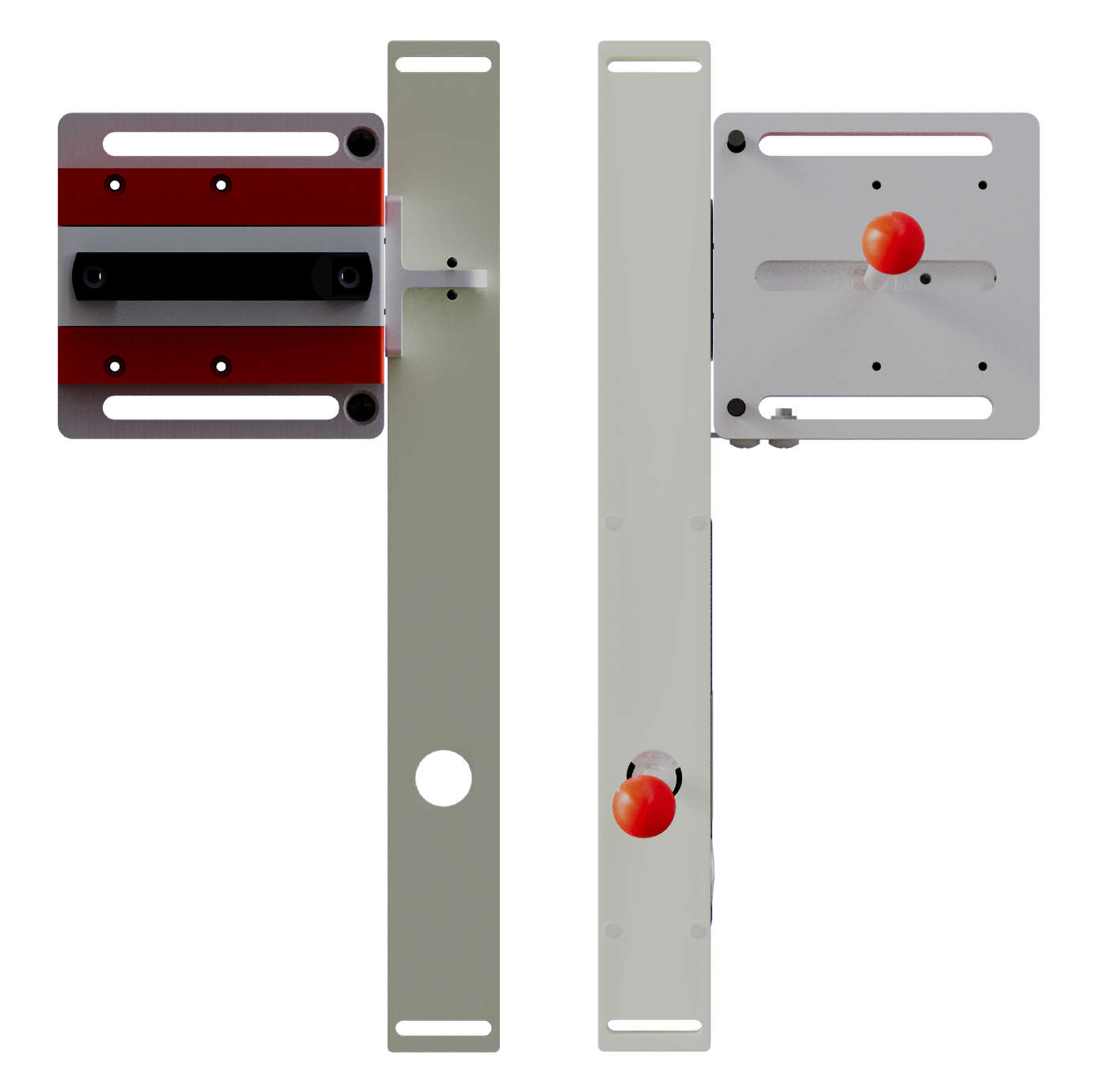

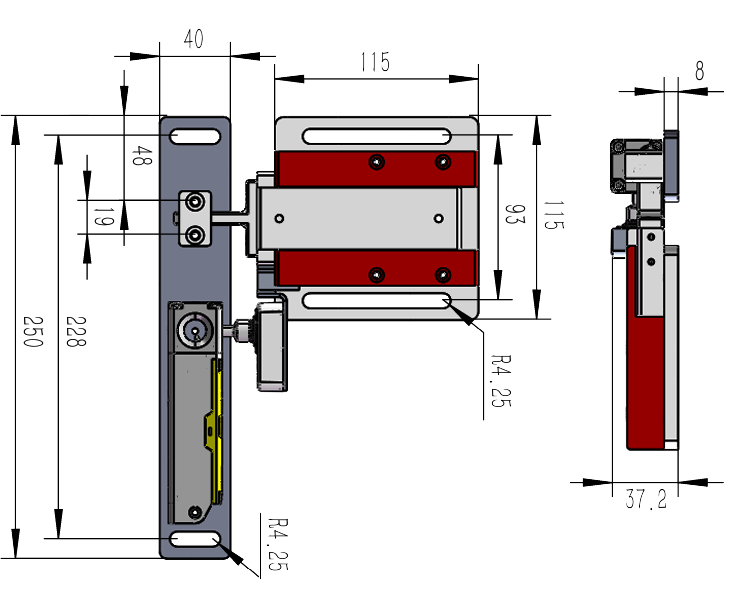

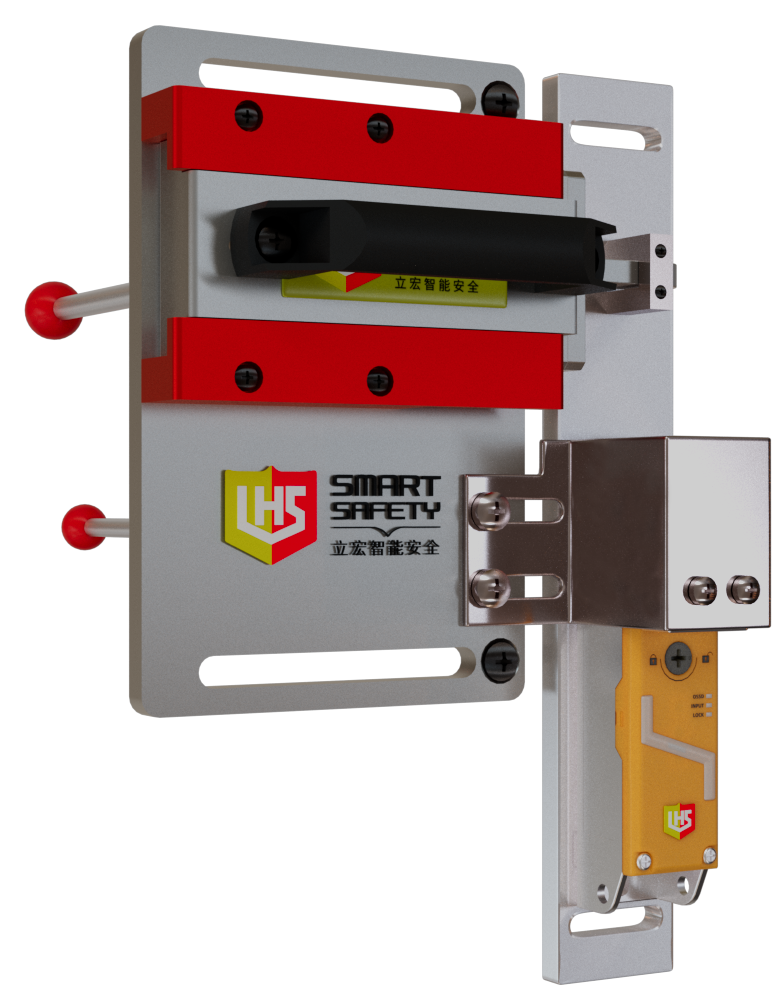

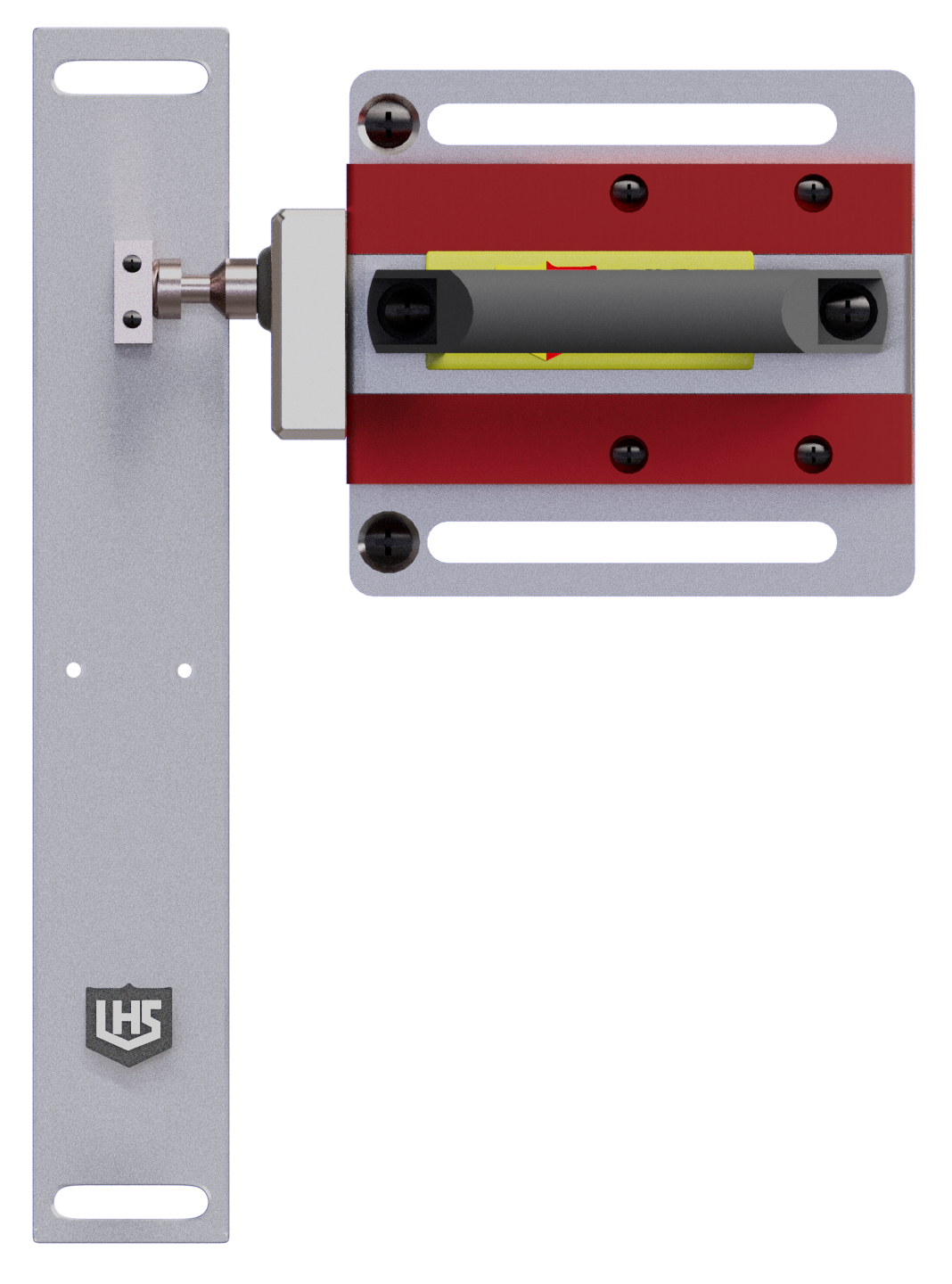

▊安全門閂
| 型號 | BS09 | BS10 | BS06 | BS07 |
| 類型 | 普通把手（標準） | 帶后置解鎖把手 | 定制把手（移門式） | 帶后置解鎖+防撞外殼把手 |
| 配置門鎖 | D3SL-E | D3SL-E | D3SL-E | D3SL-E |
| 圖片 |
|  |  |  |

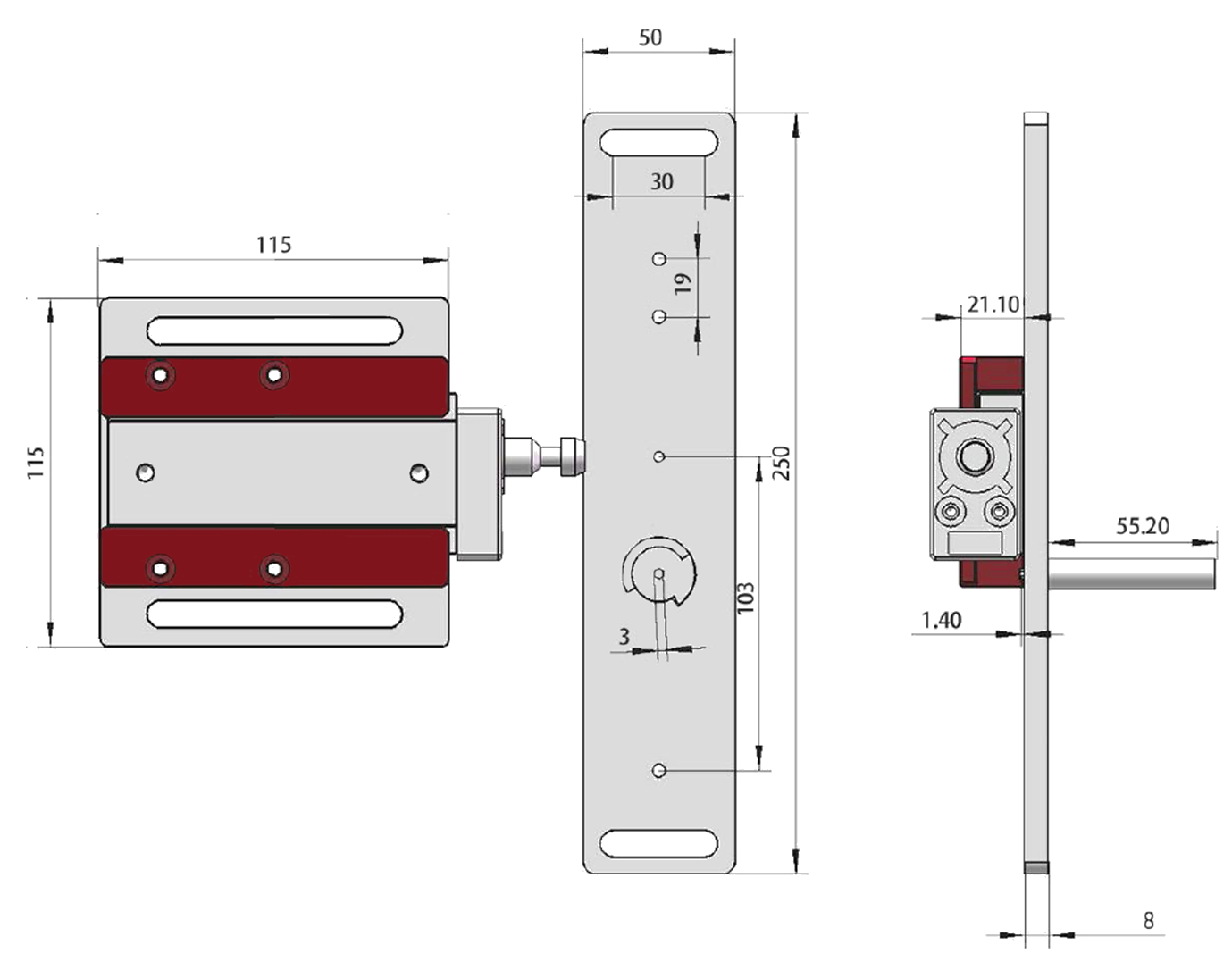

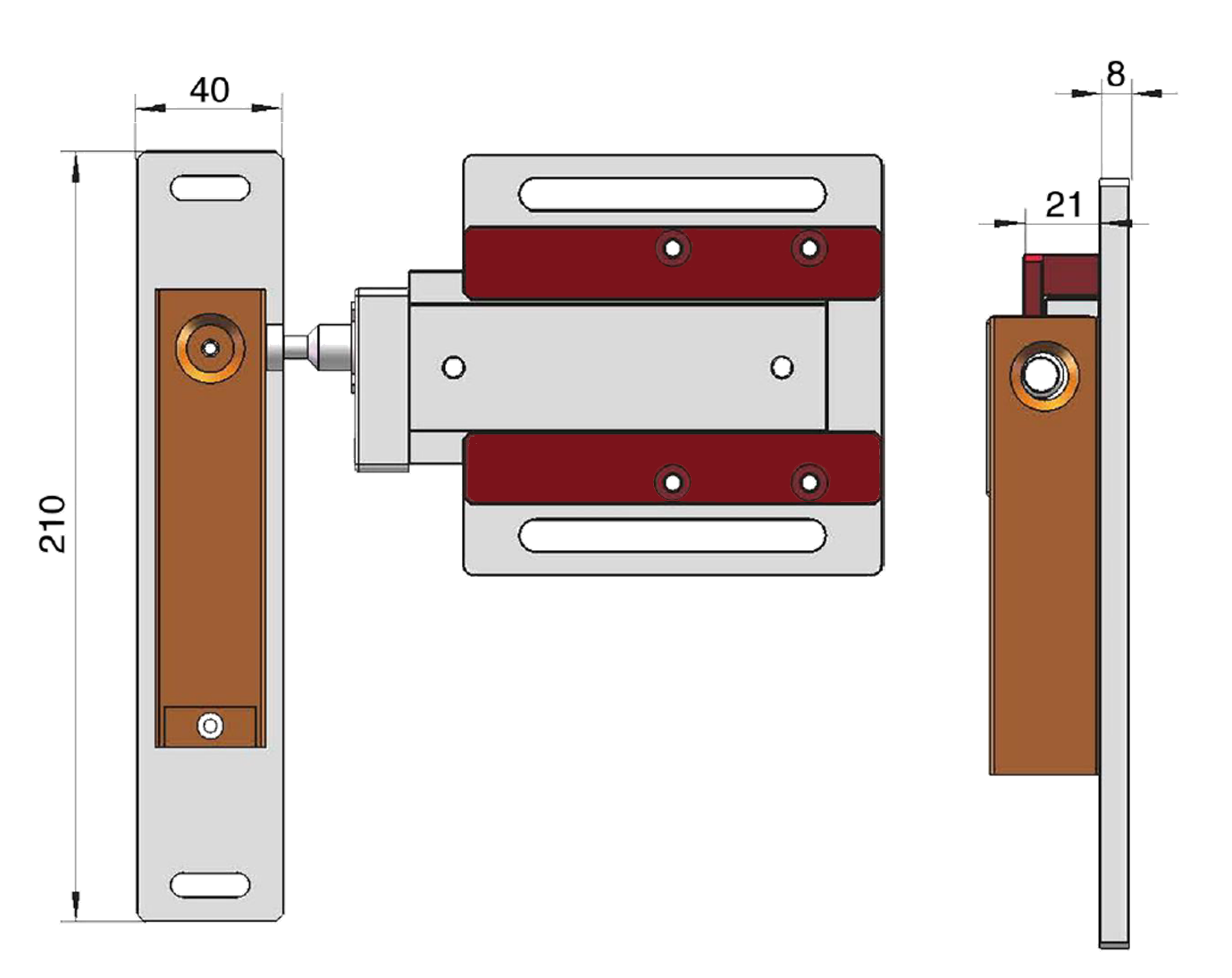

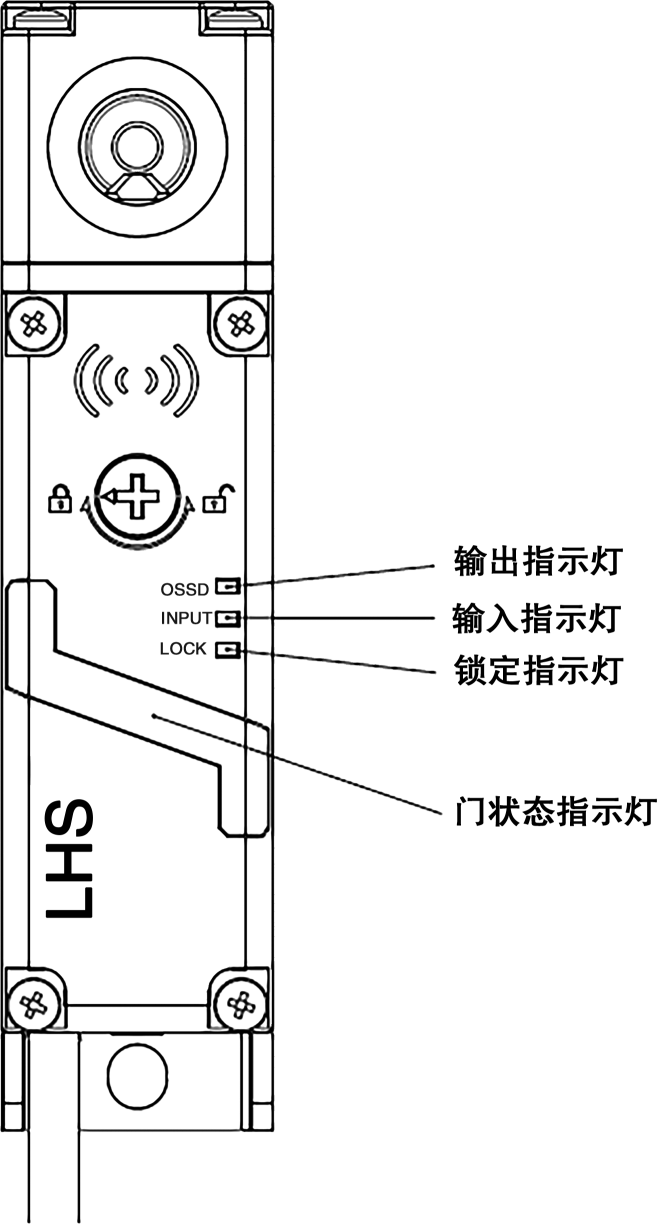

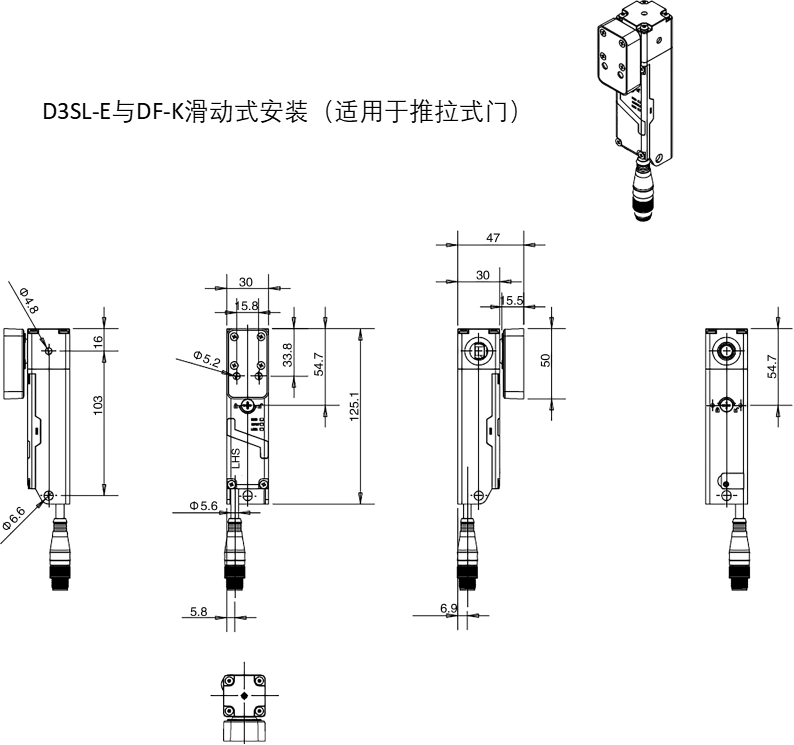

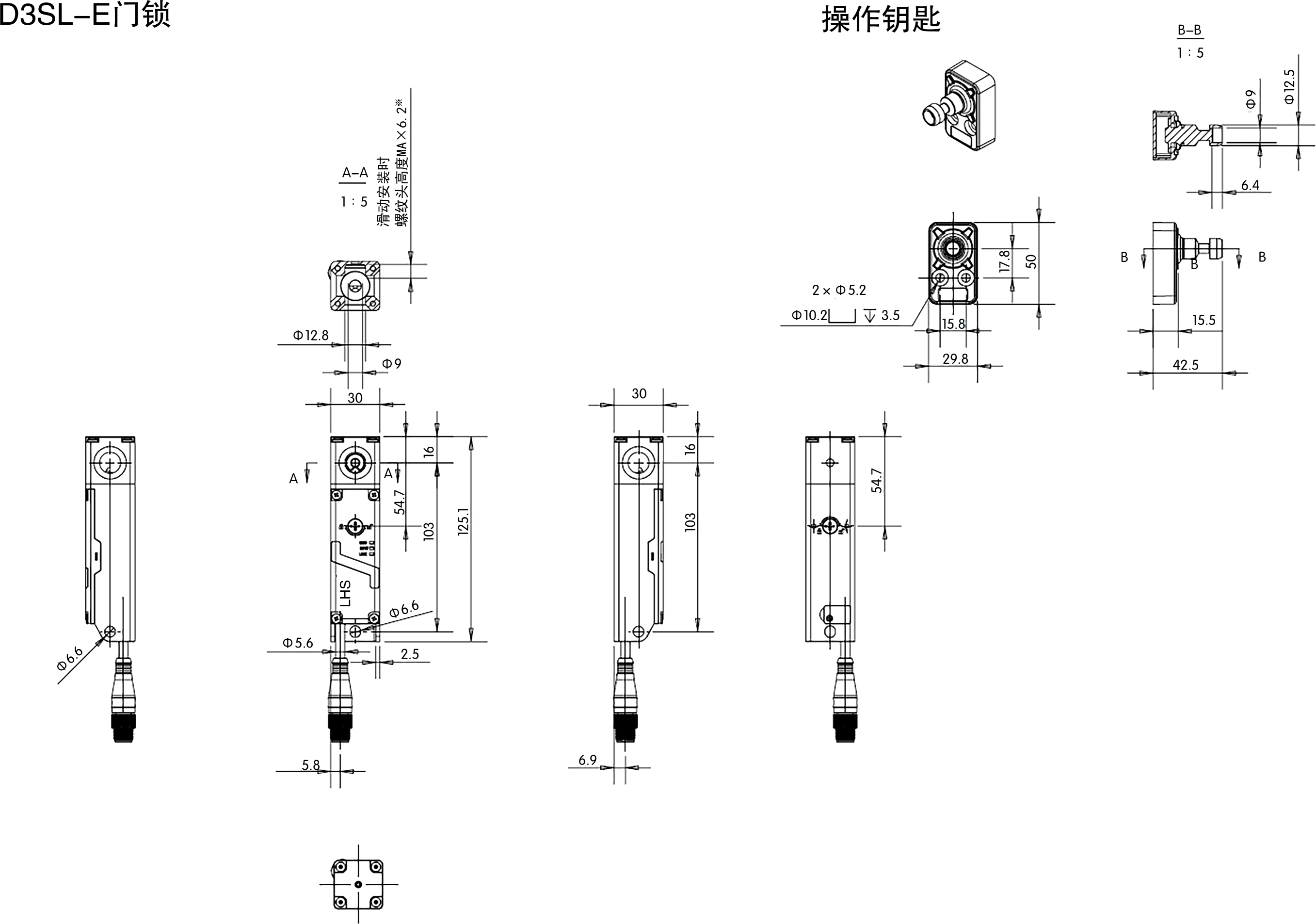

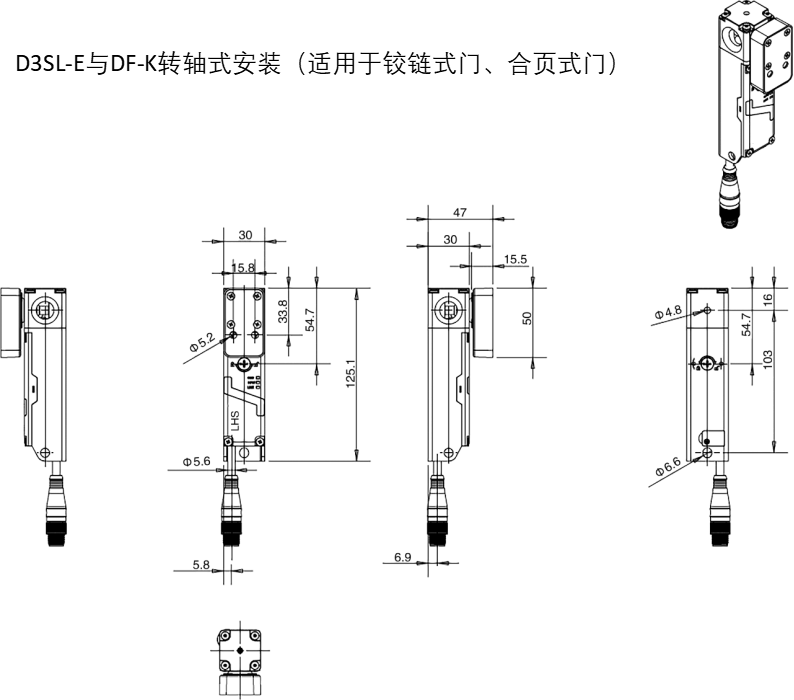

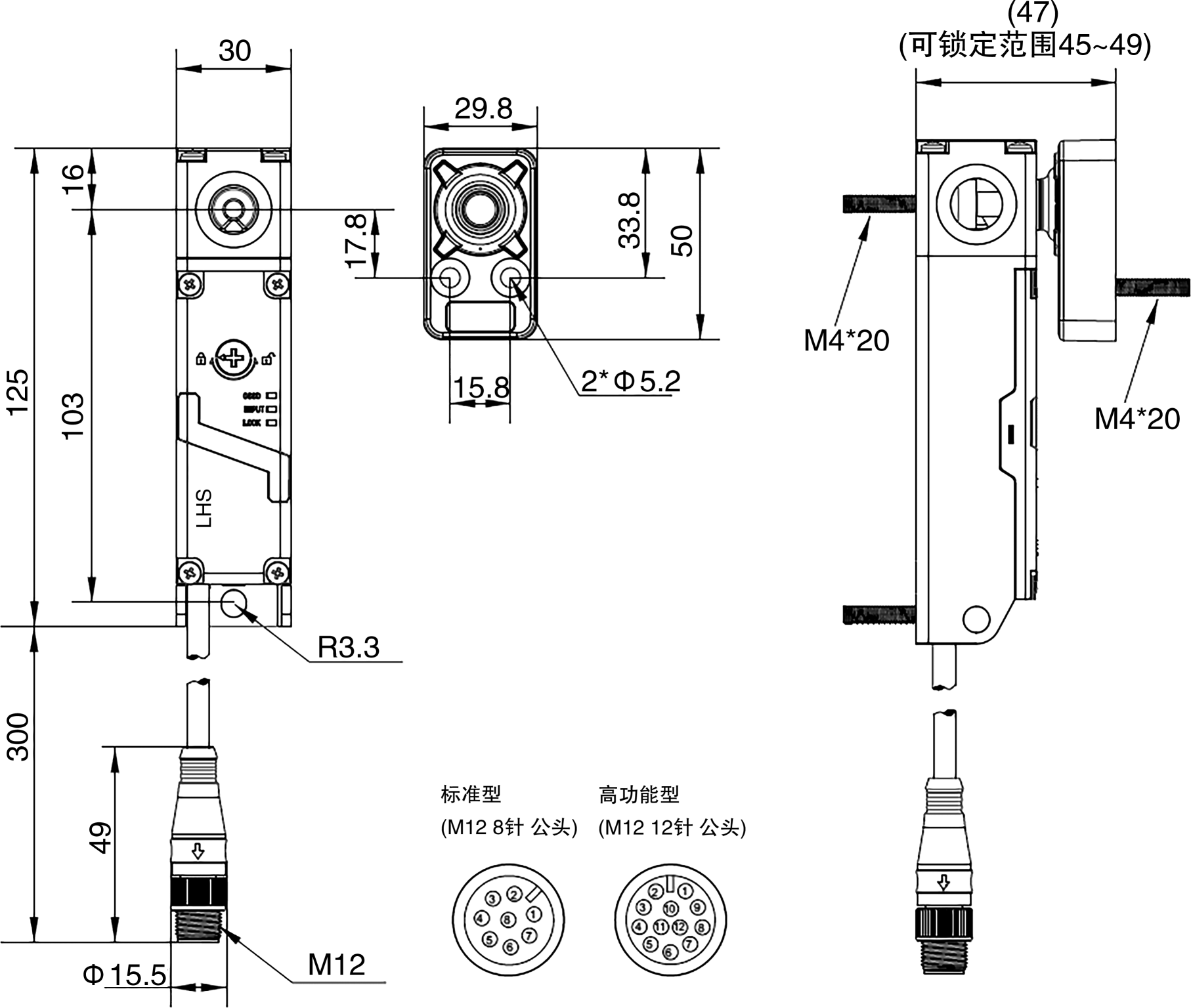

| 尺寸圖 |  |  |  |  |
▊ | 技術參數 |
標準 | ISO13849-1(Category 4/PLe);IEC/EN60947-5-3 | |
認證 | CE | |
鎖定方式 | 電磁鎖定/機械鎖定 | |
安全輸出 | NPN*2/PNP*2 | |
響應時間 | 鎖定→解除鎖定 | 100ms(獨立工作) |
解除鎖定→鎖定 | ||
鎖定 | 鎖定保持力Fzh | ≥2000N |
鎖栓插入偏差 | ≤2mm | |
機械耐久力 | >100萬次（門操作速度1m/s） | |
操作頻率 | 1Hz | |
旋轉門最小使用半徑 | ≥220mm | |
手動解鎖 | 正面、背面 | |
級聯連接 | 最多20臺 | |
控制輸出（OSSD 輸出） | 輸出類型 | 晶體管輸出×2 |
最大負載電流 | ≤200mA | |
殘余電壓（ON時） | <2.5V@200mA | |
OFF時電壓 | ≤2V@線纜5m | |
泄露電流 | ≤0.5mA | |
最大負載容量 | 2.2uF | |
負載連接電阻 | ≤2.5Ω | |
AUX 輸出(非安全輸出) | 輸出類型 | 晶體管輸出 |
輸出數量 | 1 | |
最大負載電流 | 50mA | |
殘余電壓（ON時） | ≤2.5V@50mA | |
外部輸? （斷路電流） | 安全輸入 | 1.5mA*2 |
復位/EDM輸入 | 約10mA*1 | |
鎖定控制輸入 | 約10mA*1 | |
電源 | ?作電壓 | DC24V±15% |
額定功率 | 4.6W（空載） | |
保護 | 安全斷路保護、電流限制、過載保護、過壓保護、過熱保護停止和重啟、反極性保護、瞬態噪聲保護、失效脈沖保護 | |
環境抗 耐性 | 外殼防護等級 | IP65 |
動作環境溫度 | -20℃~55℃（無凍結） | |
存放環境溫度 | -25℃~70℃（無凍結） | |
動作環境濕度 | 5%~95%RH | |
存放環境濕度 | 5%~95%RH | |
耐振動 | 10至55Hz、雙振幅2.0mm、X、Y、Z各方向5分鐘（IEC60947-5-3） | |
耐沖擊 | 30g X、Y、Z各?向6次（IEC60947-5-3） | |
風險時間 | 100ms | |
啟動時間 | 3.5s | |
材質 | 尼龍/鋅合金/不銹鋼 | |
▊ | 指示燈說明 |
 | 指示燈名稱 | 亮燈顏色 | 狀態說明 |
輸出指示燈 | 紅、綠 | 1.OSSD輸出:綠? 2.OSSD關閉:紅? 3.OSSD錯誤:紅?閃爍(2Hz) 4.EDM錯誤:紅?閃爍(1Hz) | |
輸入指示燈 | 黃 | 1.正常輸?:點亮 2.?輸?(等待輸?):熄滅 3.等待RSET復位:1Hz閃爍 | |
鎖定指示燈 | 綠 | 1.?鎖定：點亮 2.鎖定異常：2Hz閃爍（電磁鐵錯誤、光耦錯誤） 3.?RFID：1Hz閃爍 4.未鎖定：熄滅 | |
?作狀態指?燈 | 紅、綠 | 1.鎖定且有輸出:綠燈 2.?輸出:紅燈 3.電壓錯誤:紅?燈2Hz閃爍 4.內部故障?檢錯誤:紅?燈1Hz閃爍 5.內部數據校檢錯誤:綠?燈1Hz閃爍 |
▊ | 產品尺寸圖 |
|  |

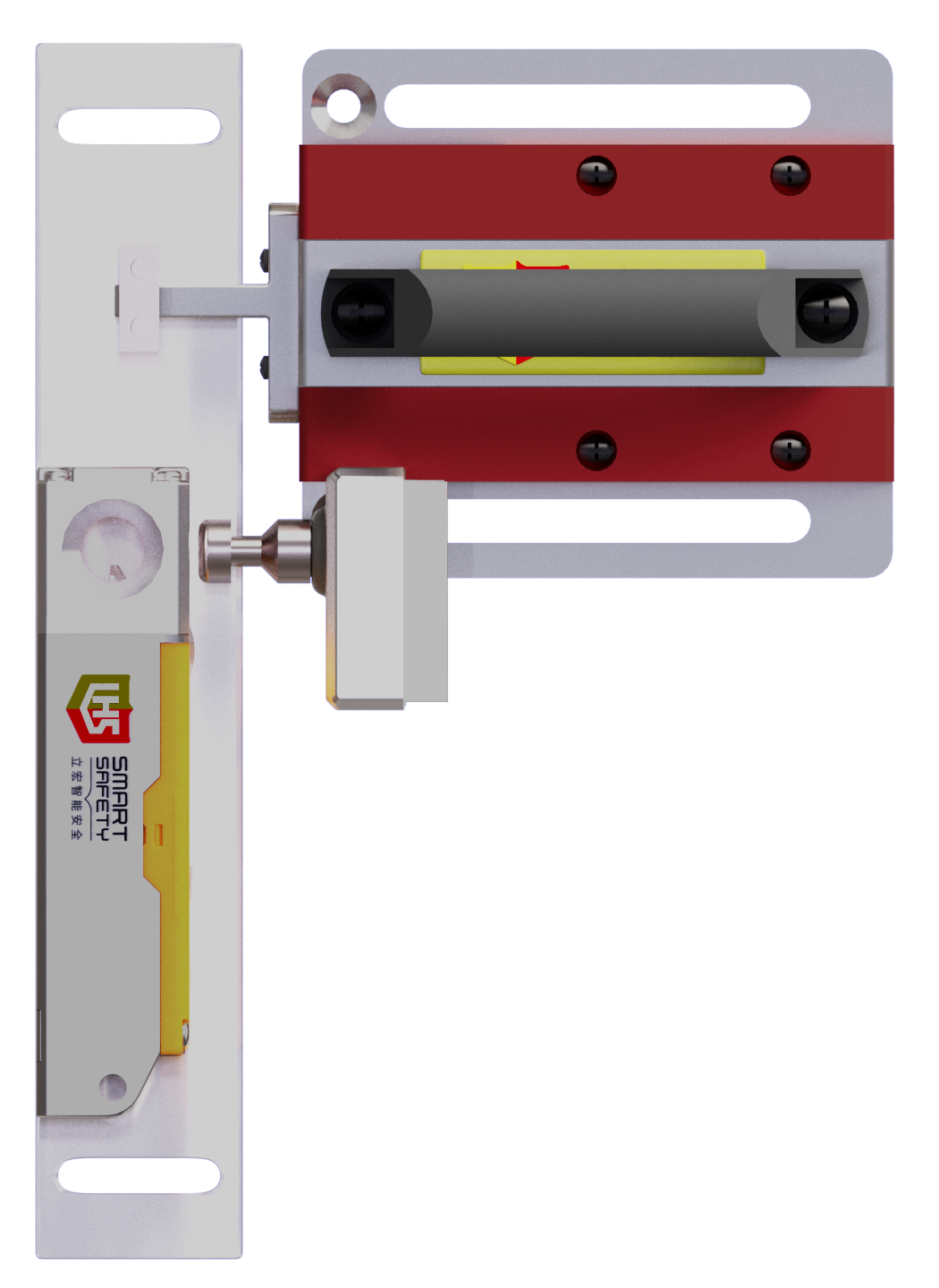

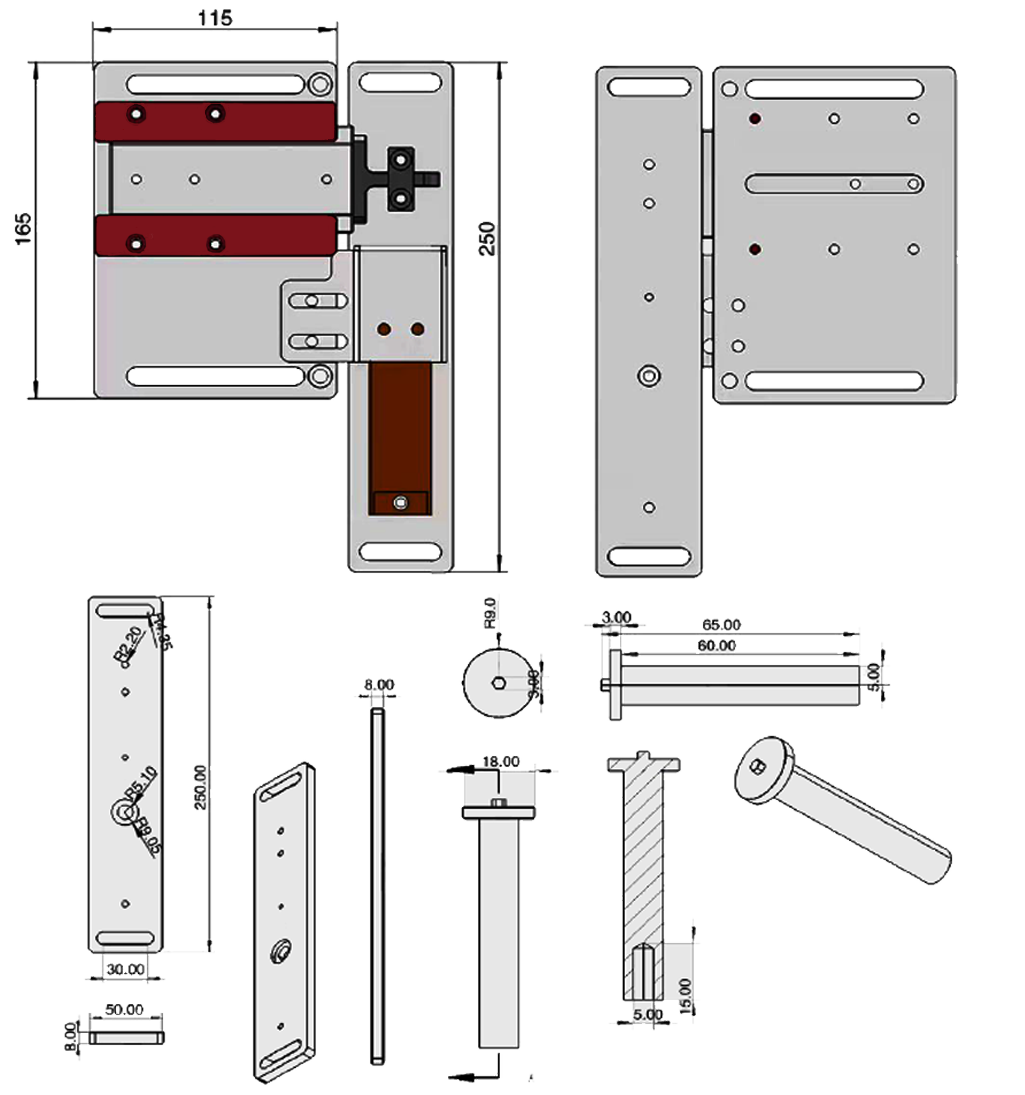

▊ | 安裝示意圖 |
 |  |
滑動?安裝?架D3SL-E-ZJ-TL-R（向右開?） D3SL-E與DF-K滑動式安裝 | 滑動?安裝?架D3SL-E-ZJ-TL-L（向左開?） D3SL-E與DF-K滑動式安裝 |
 |  |
▊ | 接線圖 |

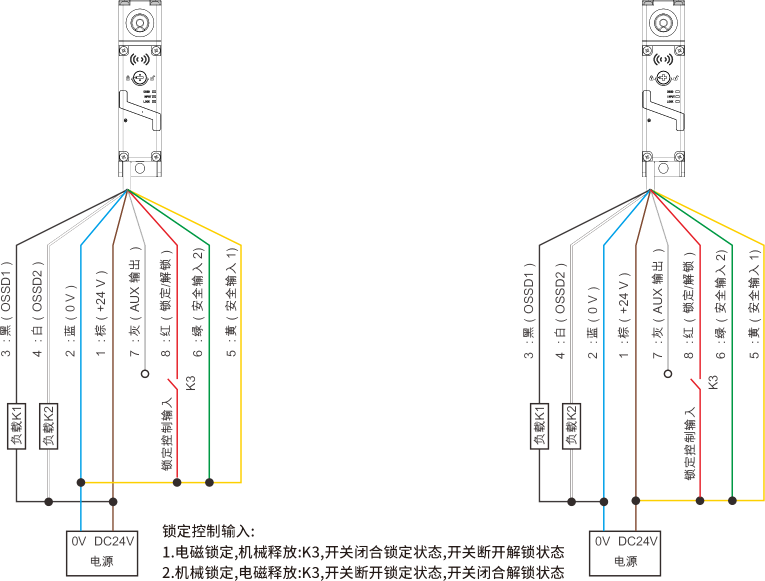

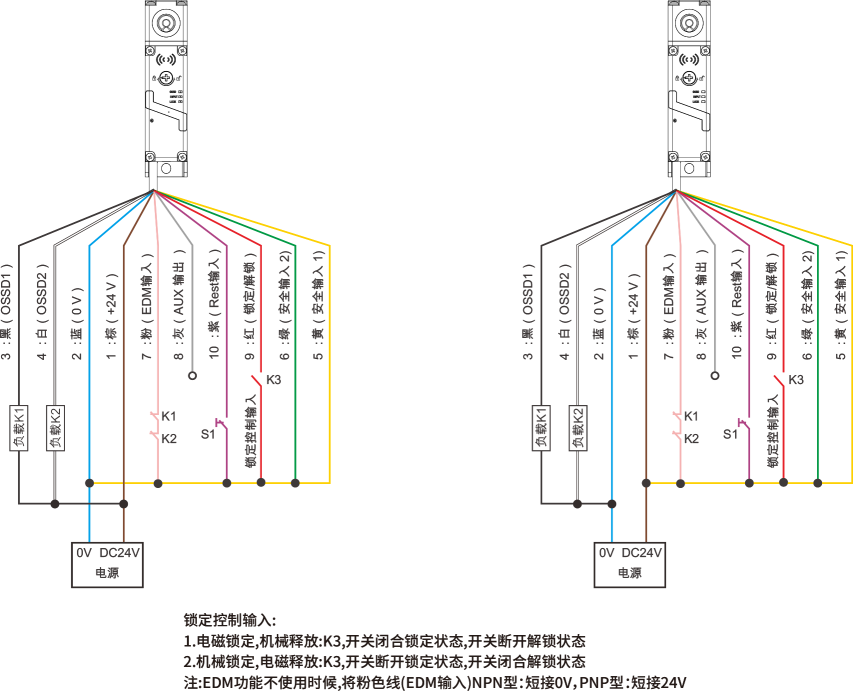

標準型（NPN、無級聯） | 標準（PNP、無級聯） |
 | |

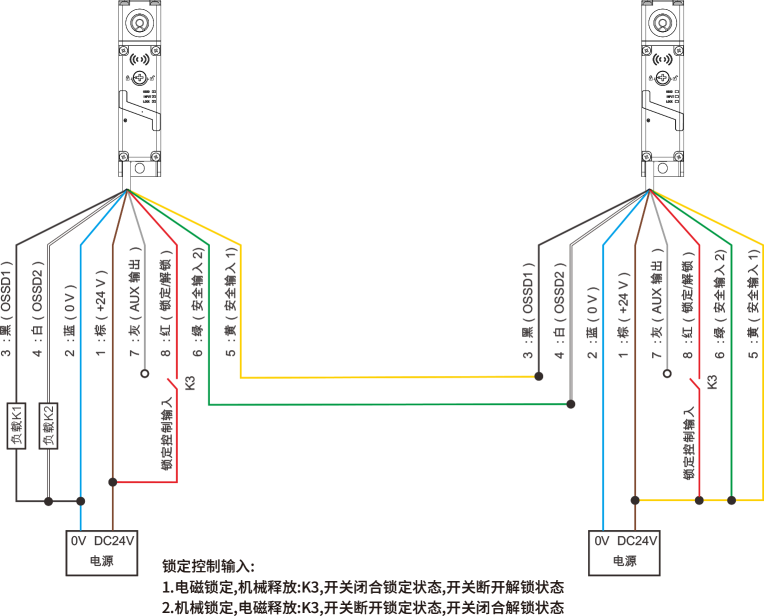

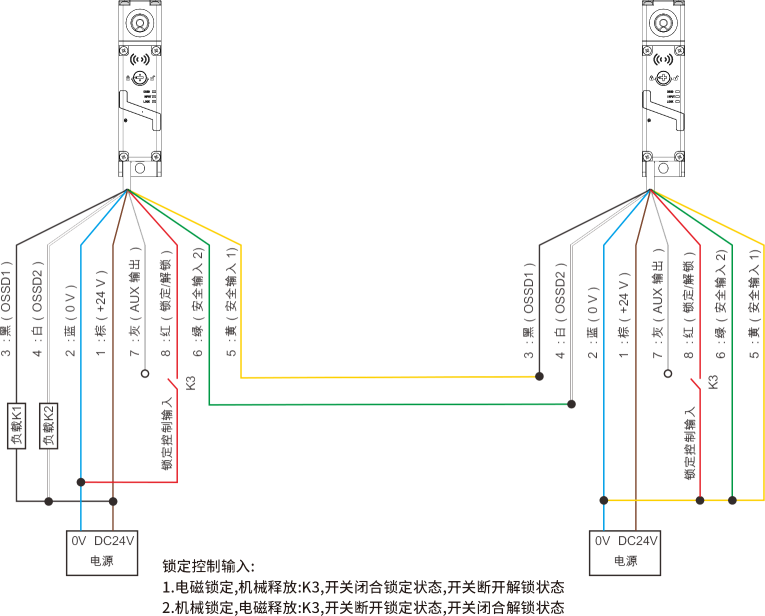

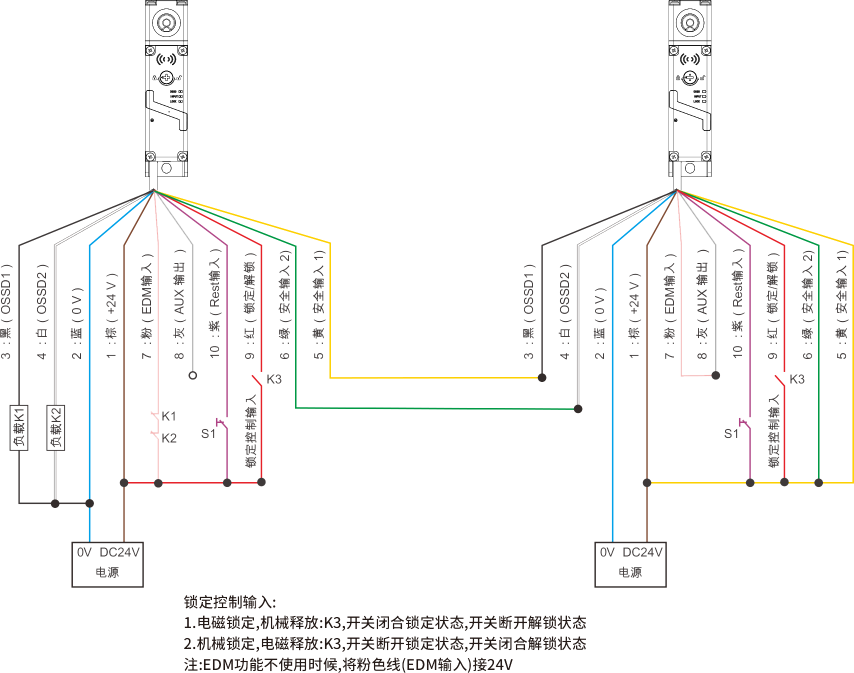

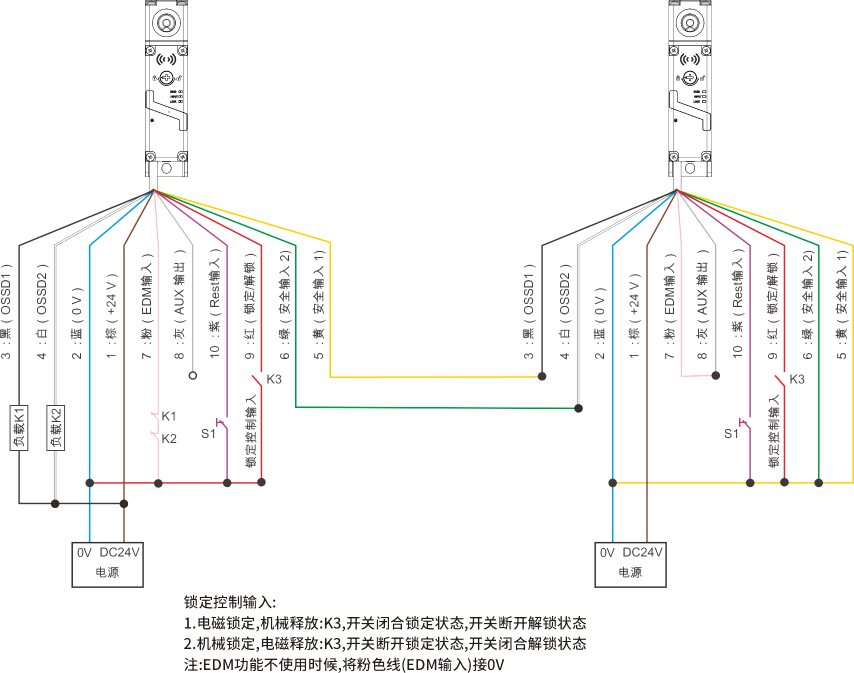

標準型（NPN、級聯） | |
 | |
標準型（NPN、級聯） | |
 | |
高級型（NPN、無級聯） | 高功能型（PNP、無級聯） |
 | |
高功能型（NPN、級聯） | |
 | |
高功能型（PNP、級聯） | |
 | |
·堅固鎖定：將鎖定部和檢測部分離，重新審視鎖定裝置，大幅提高鎖定時的保持?和耐沖擊性·可視化：主機上的大型指示燈會告知門的開閉及鎖定狀態等，因此還能?上發現門未關的位置·安裝靈活：實現不超過 30 mm鋁框的?型尺?，主機可直接安裝，無需安裝?架▊產品選型表鎖定......
通過電磁力500N輕松鎖定安全門，防止門的松動及隨意開啟達到安全標準：PLe Category4 SIL3等級要求支持唯一編碼不擔心灰塵及異物的進入具備輔助輸出
