強導繼電器

G2SA-2C

2組轉換

LHS

強導繼電器

G2SA-1A1B-1XC

1組常開+1組常閉（1型）

LHS

強導繼電器

G2SA-1A1B-2X

1組常開+1組常閉（2型）

LHS

DC 24V

≤18.00

≥2.40

29.2mA

823Ω

700mW

DC 36.0V

1、線圈電阻值指的是線圈溫度為+23℃時的值。線圈電阻:額定電壓<24V線圈電阻±10%；≥48V線圈電阻±15%。

2、最大容許電壓是指繼電器線圈在短時間內能夠承受的最大電壓值。

3、對于額定電壓≥48V的產品，為保護線圈不受損傷，在測試及應用中，必須有抑制線圈產生過電壓的措施。

結構分類（按EN50205）

1A1B-1XC、1A1B-2X:A類強制導向2C:B類強制導向

接觸電阻(初始值)

≤100mΩ(6VDC 1A)

觸點材料

AgSnO2

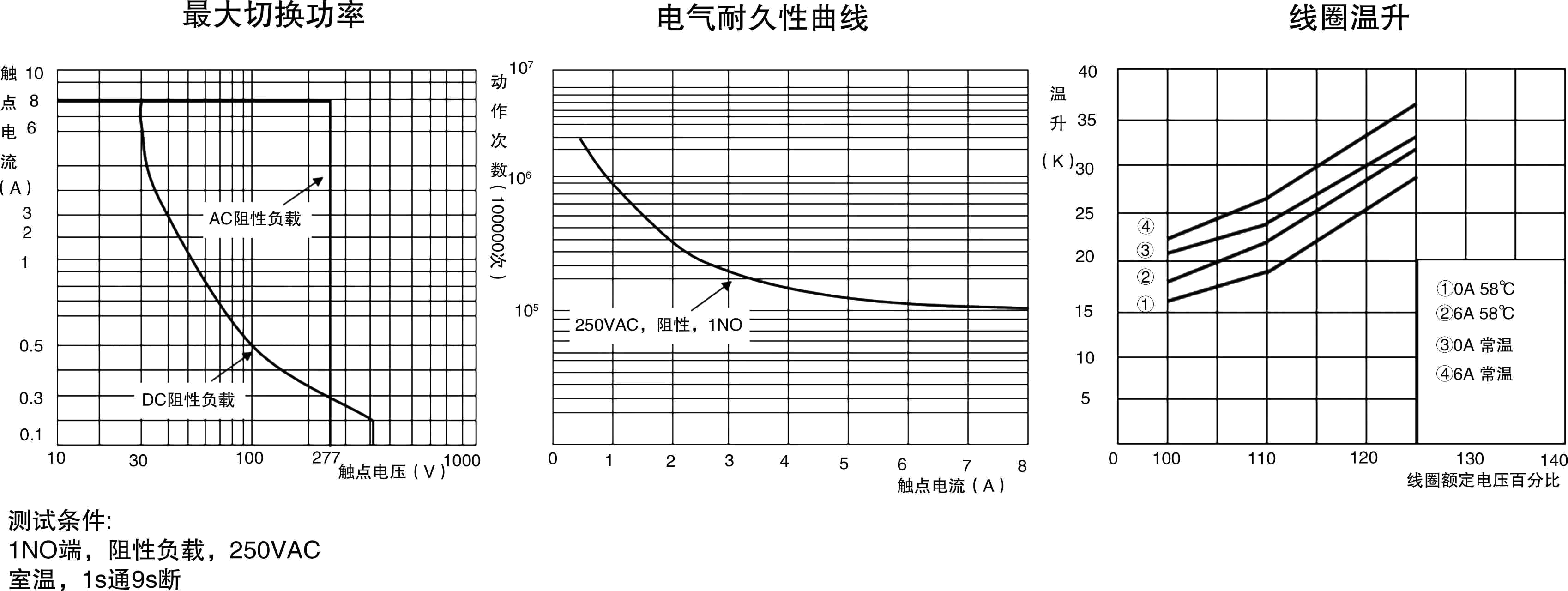

額定負載

控制負載(阻性)

8A 277VAC/30VDC

最大切換電壓

400VAC/30VDC

最大切換電流

8A

最大切換容量

2216VA/240W

最小容許負荷

5VDC 10mA（觸點鍍金）

電氣性能

絕緣電阻(初始值)

1000MΩ(500VDC)

介質耐電壓(初始值)

斷開觸點間

1500VAC

觸點與線圈間

4000VAC,1分鐘

觸點組間

3000VAC,1分鐘

吸合時間

≤15ms

釋放時間

≤10ms

機械性能

沖擊

穩(wěn)定性

NO:98m/s2(10g)     NC:49m/s2(5g)

強度

980m/s2(100g)

振動

N0:10Hz～55Hz  1.6mm雙振幅，55Hz～200Hz   ，98m/s2

NC:10Hz～55Hz  0.4mm 雙振幅

爬電距離

線圈與觸點間

8mm

觸點組間

5.5mm

空氣間隙

線圈與觸點間

8mm

觸點組間

5.5mm

耐久性

機械

1×107次

電氣(室溫)

NO:8A 277VAC/30VDC    1×105次(ON/OFF=1s/9s)

使用條件

環(huán)境溫度

-40℃～85℃

濕度

5% to 85%

引出端方式

印刷板式

重量

約20g

封裝方式

防焊劑型，塑封型

G2SA-2C

G2SA-1A1B-1XC

G2SA-1A1B-2X

注:

1.產品外形尺寸未注尺寸公差，當外形尺寸≤1mm時，公差為±0.2mm；當外形尺寸1mm～5mm時，公差為±0.3mm；當外形尺寸≥5mm時，公差為±0.5mm。

2.安裝尺寸未注公差為±0.1mm。

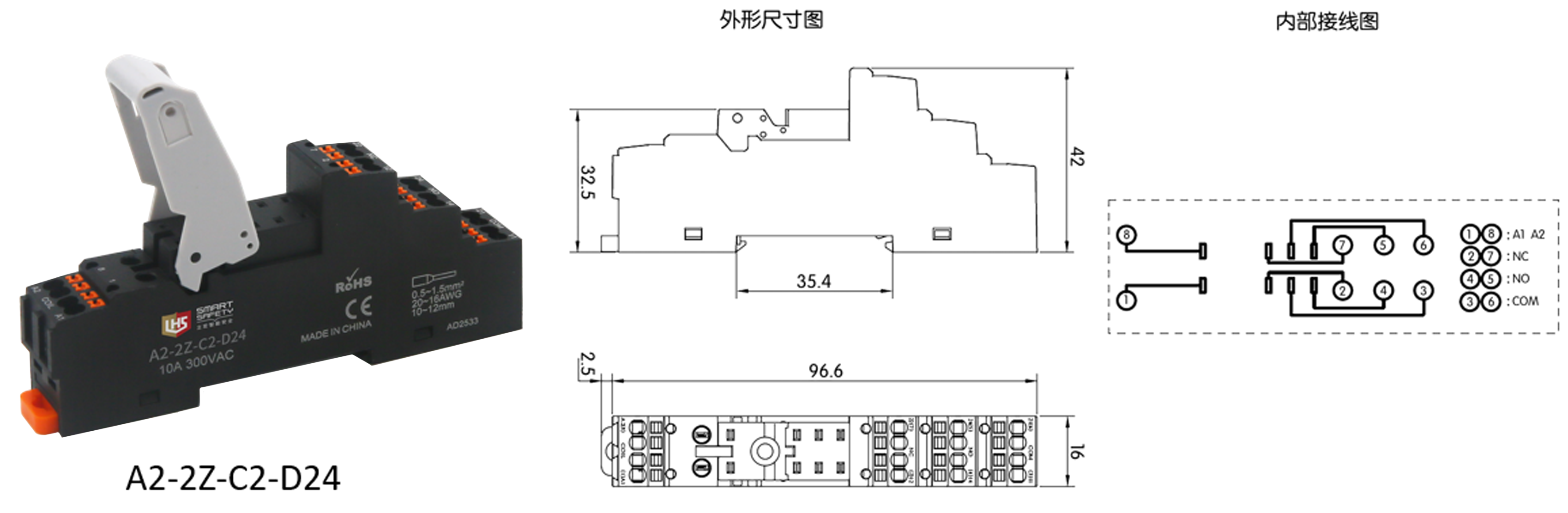

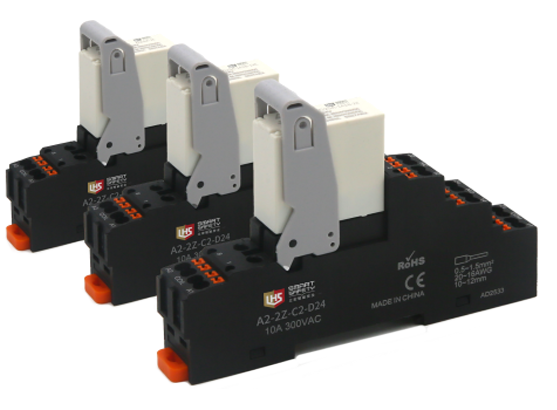

A2-2Z-C2-D24

額定

負載

電流

10A

電壓

300VAC

介質

耐壓

線圈/觸點

4000 V/S

觸點間

2500 V/S

外線連接導線

20~14/0.5~2.5   AWG/mm2

剝線長度

10...12mm/0.43in

使用環(huán)境

-40℃~+85℃

重量

48g
