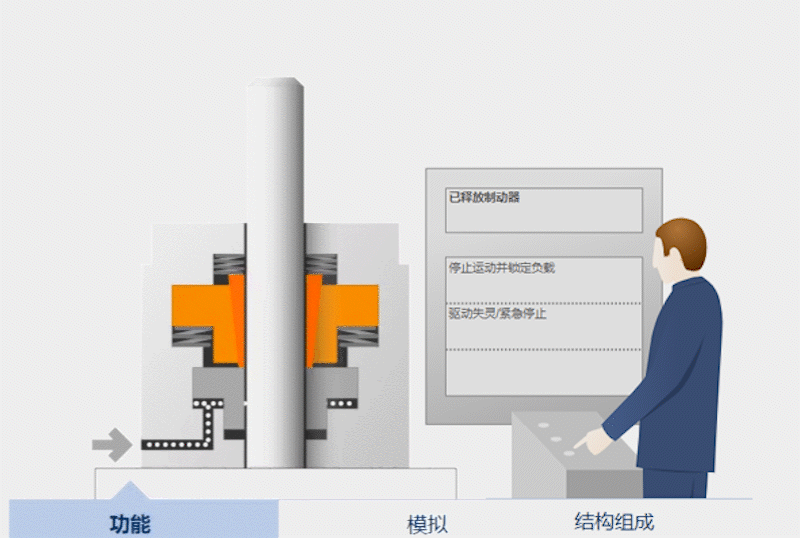

通過氣動壓力釋放鎖緊。 這會形成一定的氣隙，使圓桿可以無摩擦地滑動。

接近開關2被激活

停止運動并鎖定負載

驅動失靈"緊急停止

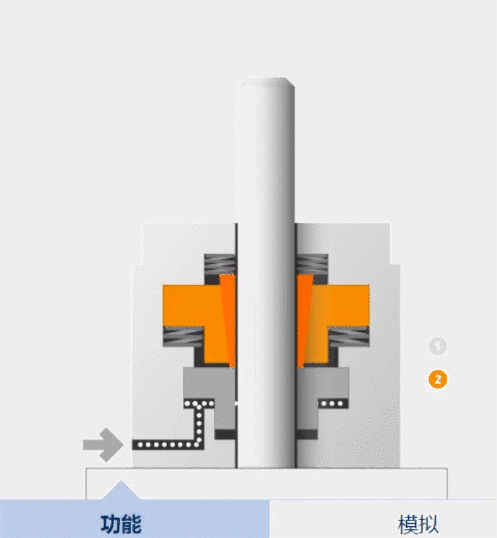

鎖緊系統由一個帶外錐的夾緊套管和一個帶內錐的夾圈組成。

環形活塞克服張力彈簧的力將夾緊套管向上推。切斷壓力時，

張力彈簧將夾緊套管壓入錐形夾圈中。

額外的過載彈簧使此裝置具有過載保護功能

優點

在正常的點動運行中，即使例如活塞缸密封件出現一定的泄漏，也無需再在向下行駛前抬升負載。

“只有圓桿無負載時才能釋放安全制動器”這一重要的安全標準仍然有效，不受限制。 最大下降路徑拉長若干毫米不會對安全性造成影響。

彈簧座還可以補償負載導軌和鎖緊圓桿之間的對心偏差。 不再需要其他補償措施。

固定

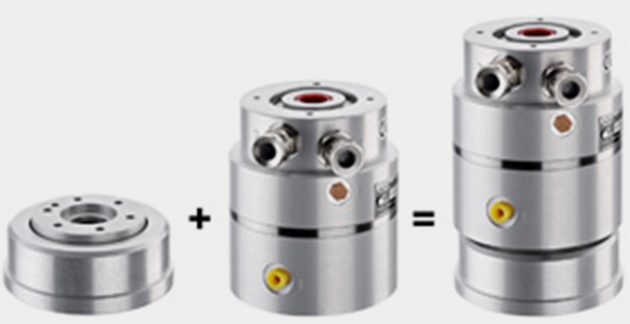

彈簧座出廠時安裝在安全制動器上，隨時可以使用。 后續安裝時，請查閱隨附的專用說明書。

為便于安裝在機架上，均已設有螺紋孔，孔圖與鎖緊器上的相同。
